MEIDEN使用PillarHall?測試芯片開發用于ALD應用的純臭氧發生器

MEIDEN NANOPROCESS創新公司位于日本千葉，在高濃度和高純度臭氧發生器技術方面擁有重要的專業知識。臭氧具有多種用途，從消毒水和醫療設備到在半導體工業的表面改性和薄膜形成中發揮關鍵作用。

2023年7月，在美國貝爾維尤舉行的第23屆國際原子層沉積會議（ALD 2023）上，該公司展示了使用其尖端純臭氧發生器在金屬氧化物ALD薄膜形成中的有趣研究結果。

與傳統臭氧發生器相比，純臭氧發生器產生極高濃度（>90% wt %），高純度和長壽命的臭氧氣體。研究表明，這種純臭氧氣體促進了ALD過程中膜的形成。

利用PillarHall?LHAR4測試芯片及其測量方法，MEIDEN NANOPROCESS INNOVATIONS證明，與氧等離子體相比，使用純臭氧作為氧前體可以提高膜滲透深度10倍以上。此外，還實現了超高長徑比1500:1的保形沉積（圖1）。

圖1所示 從PillarHall?實驗中提取的PO-（純臭氧）和O2 -等離子體作為TMA在ALD Al2O3過程中的氧前驅體的膜穿透深度曲線。

研究結果表明，使用純臭氧作為氧化氣體，其壽命長，濃度高，即使在非常高寬高比的腔中也能支持保形膜的生長，而不會改變膜的基本性質，如每周期生長和介電常數。這種現象可以通過反應動力學來解釋，其中氧氣等離子體和純臭氧在狹窄腔內的擴散、表面覆蓋和氧自由基碰撞不同，如圖2所示。

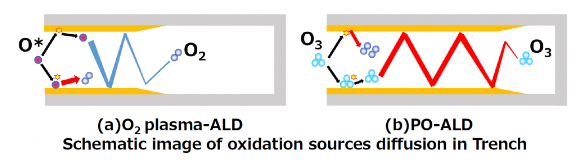

圖2 與氧等離子體相比，純臭氧（PO）氣體如何在高縱橫比溝槽中改善薄膜生長的建議途徑。

MEIDEN NANOPROCESS INNOVATIONS INC.的Naoto Kameda博士分享說：“在3D-NAND和MEMS等高縱橫比空腔上沉積高k氧化物的需求越來越大。我們的純臭氧發生器技術是關鍵解決方案之一，因?yàn)樗梢栽诘蜏叵聦?shí)現超保形膜，正如PillarHall測試的那樣。”

PillarHall LHAR測試芯片是芬蘭Chipmetrics有限公司的產品。Chipmetrics首席執行官M(fèi)ikko Utriainen博士指出：“快速準確的PillarHall LHAR測試芯片是ALD工藝及其3D應用開發商廣泛使用的薄膜表征工具。因此，看到PillarHall也被用于臭氧發生器的開發是令人著迷的。”

參考

[1]等離子體輔助SiO2、TiO2、Al2O3和HfO2原子層沉積過程中O原子的共形性和提取復合概率

K. Arts， M. Utriainen， R. L. Puurunen， W. M. Kessels， H. C. M. Knoops， J. Phys?；瘜W(xué)。中國生物工程學報，2019,44,27030-27035；
