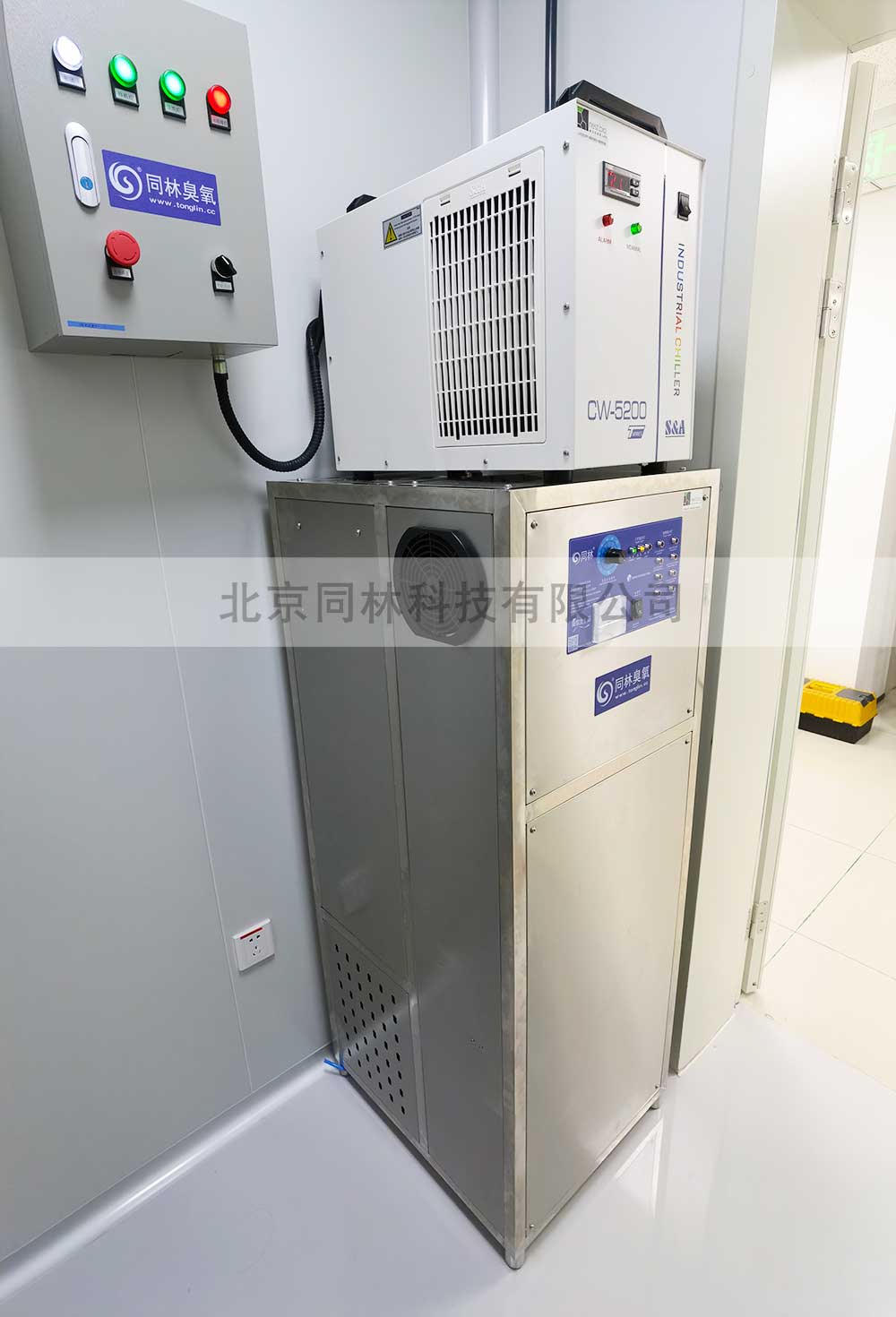

一體式風冷臭氧發生器內部結構圖介紹

同林一體式風冷臭氧發生器（內置制氧系統）內部組件主要包括電暈放電模塊、電源供給、驅動模塊、氣泵、制氧模塊、制冷風扇。

A.電暈放電模塊

臭氧發生器模組是將石英管作為高壓電極，一對鋁散熱器架著接地的不銹鋼管電極組成。 從PSA氧氣模塊中產生的氧氣提供給臭氧發生器。

B.電源供給

電源是由一個降壓器、PCB整流器和電壓調節PCB組成。

C.驅動模塊

驅動模塊是保險絲保護系統，它是由一個高壓轉換器和PCB驅動組成。 它從電源接收到低的直流電壓，然后將它轉化成高壓高頻電壓供給電暈放電模塊去產生臭氧。

D.氣泵

氣泵是由一個活塞型的無油空壓泵、氣體進入濾網和消音器，卷型后冷卻器、氣泵冷卻風扇和壓縮氣體減壓閥。 氣泵給PSA制氧模組提供壓縮氧氣。

E.制氧模塊

氧氣集中模塊是由一對分子篩床、自動分水閥、氧氣儲存罐和氧氣壓縮調節閥組成。 在氣泵中產生的壓縮氣體是提供給氧氣集中器來產生氧氣的。

F.制冷風扇

制冷風扇是用來冷卻內部部件的，當接通主要電源時，制冷風扇開始工作。

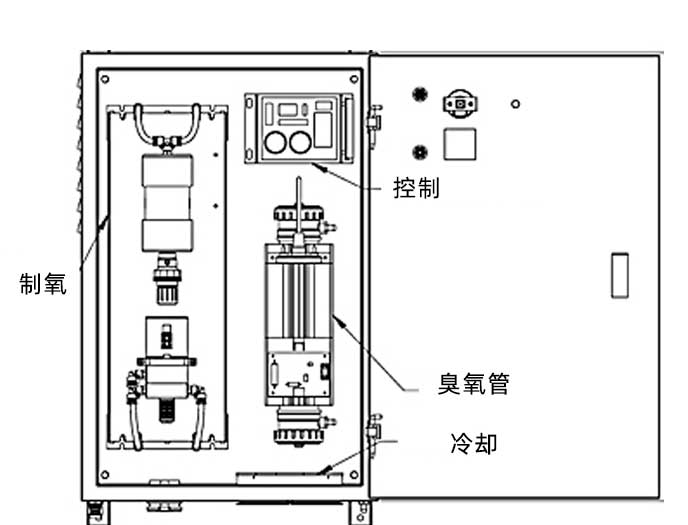

臭氧發生器內部結構圖，僅供參考
